螺旋風管風速與人體舒適性的關系

　　室內活動區的氣流速度(m/s)（摘自GB50736-2012民用修建供暖通風與空氣調節規劃規范)

　　參數冬天夏日

　　風速（m/s）≤0.2≤0.3

　　室內活動區的答應氣流速度(m/s)（摘自《全國民用修建工程規劃技術措施》）

　　人體狀況長期默坐短時間默坐輕膂力活動重膂力活動

　　適用場合辦公室、電影院、劇場、會議廳住所、餐廳、宴會廳、體育館商鋪、一般娛樂場所舞廳、健身房、保齡球室

　　送涼風送熱風送涼風送熱風送涼風送熱風送涼風送熱風

　　風速0.100.200.150.300.200.350.300.45

　　風管通道的斷定

　　斷定連接空調機、風機和各個噴出口、各個吸進口的合理風管通道（途徑），一起斷定風門等隸屬設備的方位。

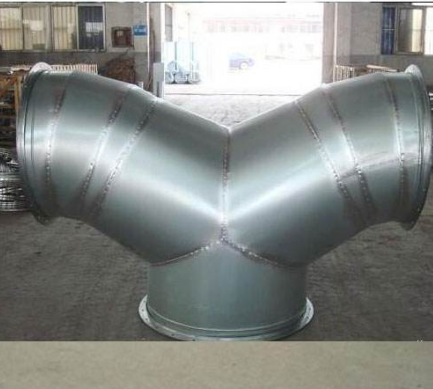

　　風管的結構

　　風管的品種

　　一般分為兩種，即圓形風管和矩形風管，其差異和適用場合如下表：

　　常見風管資料

　　風管的保溫資料

　　常用的保溫資料有離心玻璃棉和新式高分子資料。

　　沿程阻力(Pm)=風管長度×沿程沖突丟失系數(Rm)

　　沖突丟失系數線圖（鍍鋅鋼板）

　　風管規劃的留意關鍵

　�。�1）與水比較空氣的熱容量較小，而作為壓縮性流體,空氣與水比較運送效率較差。因而削減運送阻力，關于節能也有很大關系。

　�。�2）因為過度的部分阻力是發生噪音和轟動的要素，盡量降低阻力是至關重要的事情。因而有必要留意以下幾個關鍵。

　　a、空調機的方位應盡量接近負荷，還應規劃合理的風管線路。

　　b、制定一般的風管規劃時，按推薦規模的風速加以規劃。

　　c、曲折部分盡量采用大曲率半徑。

　　d、擴展，縮小風管時減緩改變視點。

　　e、風管截面的縱橫比應盡量小于6，尤其不得大于10。

　　要使風管的斷面改變時，要防止急劇的改變，擴展部分要在20o以內，擴展部分要在45o以內。不得已要超越這個值時，務必要運用導流葉片。

　　從曲折處的內曲面到直線部分，在風管寬度約8倍（導流葉片時約4倍）以下的方位上設置分支或者噴出口時，風量會缺乏（極點狀況下不出風）。要盡可能延伸直線間隔，或在曲折處恰當設置導流葉片，或在曲折處做一個靜壓箱，若再有可能發生風量缺乏時，可并接別離風門。

　　靜壓箱

　　靜壓箱是送風系統削減動壓、添加靜壓、穩定氣流和削減氣流振蕩的一種必要的配件，它可使送風作用愈加理想�？煞譃樗惋L末端靜壓箱、柜機送/回風靜壓箱。

　　在挑選的風管走向時,應考慮以下問題：

　�、疟M量縮短風管途徑的間隔

　�、瓶紤]室內的修建和裝潢狀況

　�、强紤]風管的裝置空間

　　⑷考慮和其他電氣、消防管道等的合作

　　風管內的總阻力等于沿程阻力和部分阻力之和，即P(Pa)可按下式核算：P=Pj+Pm

　　A：挑選從一個回風格柵（或新風導流板）起到最遠的送風格柵。

　　最長的風管線路（或是延程阻力可能最大的風管線路）

　　B：算出僅在線路中的阻力丟失以進入步驟（C），包括空調機內部的壓力丟失。

　　C：將總的丟失算出后再乘以1.1作10%的安全系數，就得出了全壓丟失了。

　　風管核算常用參數-電扇曲線

　　阻力平衡校核

　　查看各風管(口)之間的阻力平衡狀況，要求不平衡度≤15%。

　　如圖中D風口與E風口之間的不平衡度

　　PA-B-C-D-F-G-H-I-PA-B-E-F-G-H-I

　　螺旋風管阻力的簡略算法

　　Rm：單位長度風管的沖突阻力丟失，Pa/m

　　l：到最遠送風口的送風管長度加上到最遠回風口的回風管的長度，m

　　k：部分阻力丟失與沖突壓力丟失的比值

　　彎頭三通少時，取k=1.0~2.0

　　彎頭三通多的場合，可取到k=3.0~5.0

　　風管繪圖規范

　　風口

　　風管

　　風管的附件

　　風量調節閥、防火閥、消聲靜壓箱、軟接頭、濾網
