工程名稱       XX新材車間通風

              設計編號      2011KL-RX0212-02

項目代碼       RX-001

本計算書內容為XX新材//klhb">車間送新風、換氣計算。根據貴公司給予我單位的廠房平面圖及其//klhb">通風換氣要求計算如下：

一．送新風、換氣計算

車間為單層鋼結構廠房，屋頂已安裝動力排風設備20組，總風量為120000立方米/小時。要求正壓循環。按其要求

及通風管道長度及位置要求計算如下，附CAD布局設計圖RX-001和RX-002

二、設計說明

設計說明：

1,此//www.klhb">新風系統設計方案系參考甲方提供的廠房設備安裝定位圖進行設計.

2,管道采用耐腐蝕6.0mmPP板材焊接制作，主管道直徑800mm，變徑管道直徑600mm.車間安裝如圖紙：

3,甲方車間頂部已經安裝6000立方米排風設備20臺，全開總風量為120000立方米/小時。

甲方車間要求正壓循環新風,以屋頂風機全開負壓風量計算，車間進風應不低于每小時150000立方米，以保障新風

效果滿足作業需求。

4，由于貴公司對空氣質量及風速有要求（風速大會吹跑產品）故新風機組采用柜式風機箱，管道安裝高度3.5米，

 出風咀設計雙聯式，出風咀風速按靜壓流速6m/s設計，出風咀尺寸360*180，計算得單個出風咀風量1633立方米/小時。

出風咀數量16個，//www.klhb">風機總風量22862，風機及風管的漏風量系數按5% 得出風機的最小風量不得小于24005立方米/小時。

5，管道采用pp防腐板材，板材厚度6.0mm，為保證管道強度及外形美觀焊接強度，管道設計為圓形。尺寸∅800mm.

(通風管道截面積大小決定其風機壓力大小和風機功率，截面積越大風阻越小所需能耗越低，而相同截面積的前提下圓形

風管的周長更短，∅800mm,截面積為0.502平方米，周長2.5米。如采用矩形風管周長則為3.0米，板材厚度8mm.)

6，為減少管道網格布置，降低機組運行成本，減少管道長度，管道送風由縱向改為橫向，新風機組由原方案設計的4臺

增加1臺。(如安裝4臺則每臺機組功率為11kw/小時，風量21120-35520立方米/小時)，(如安裝5臺則每臺機組功率

為7.5kw/小時，風量18845-31694立方米/小時)

綜合以上參數及要求確定風機型號為

7，以風量選取28000立方米/小時，管道∅800，摩阻系數為0.4，計算得出管道風速15m,管道沿程阻力9pa/米，

管道長度30米，彎頭阻力取50pa，散流器計算得出阻力為100.8pa,管道及散流器總阻值420pa，散流器三通摩阻

比及其他阻力損失系數1.1，則新風機組全壓應不小于462pa.

8,風機型號確定：綜合以上條件及參數，查閱風機手冊新風機組型號為25#機組、380v 7.5kw、全壓464-272、

風量11845-31694立方米 噪音74db.

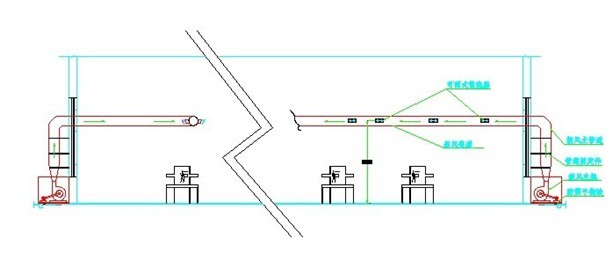

管道安裝圖紙：

//www.klhb/pro_bw.asp?classa=1&classb=1">節能環�？照{車間新風管道效果如下圖：

注：管道為圓形管道，出風為管道側面安裝散流器。

三，施工說明

1,//www.klhb">新風主機安裝于廠房外墻，設防塵網，依據現場實際場所及廠房內設備擺放及管道的合理布局，選定最佳安裝位置.

主機膨脹螺絲及減震聚氨酯膠固定。最大限度降低噪音。

2, 管道采用耐腐蝕6.0mmPP板材焊接制作，主管道直徑800mm，變徑管道直徑600mm.出風咀360*180mm共計98個。

管道固定依據現場條件合理安排，力求美觀牢固。

3，控制器及線路布置，控制器采用專用電器控制柜，線路pvc絕緣阻燃套管及相應配件。

4，管道連接采用焊接法。

5,墻體管道開口處防水措施采用防水材料密封。
